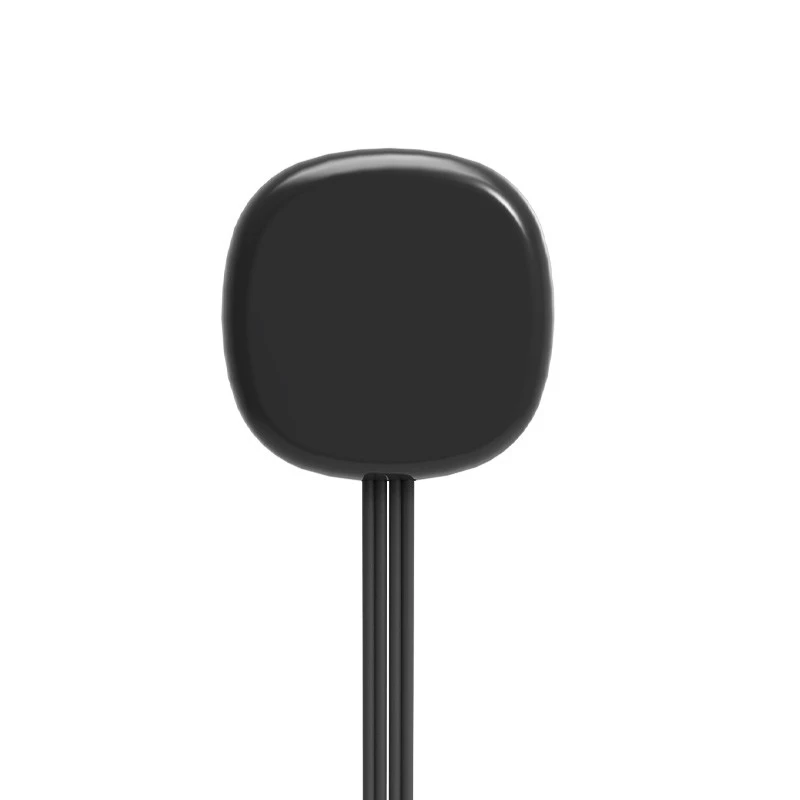

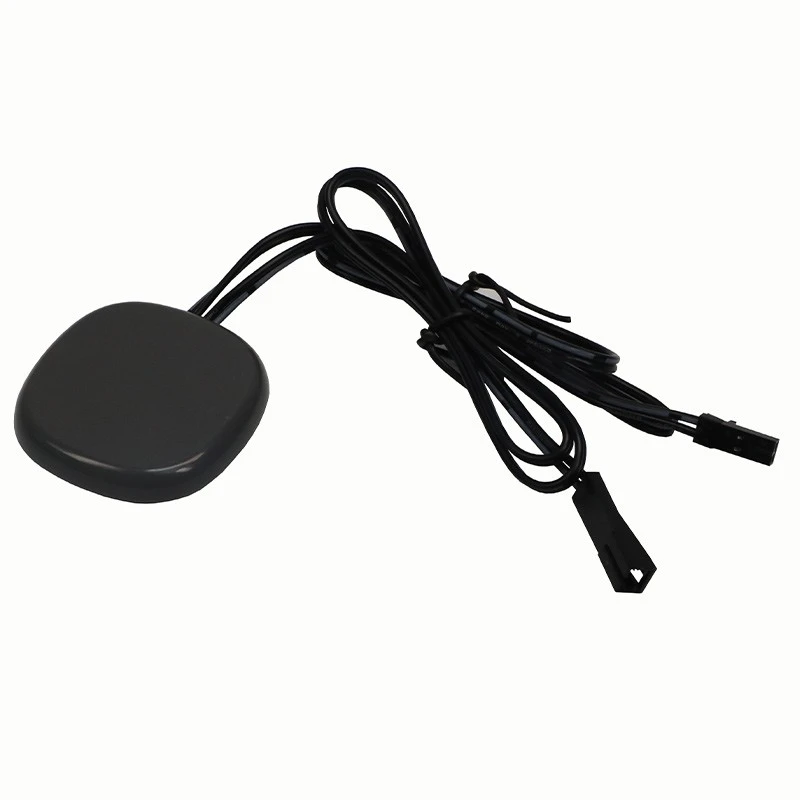

Sakelar Sensor Sentuh Tersembunyi yang Dapat Diredupkan adalah sakelar sensor sentuh tersembunyi yang dapat diredupkan yang dirancang untuk dipasang di belakang panel kayu, lemari, dan furnitur interior. Menekan sebentar akan mengaktifkan daya dengan transisi cahaya bertahap, sementara menekan lama akan mengaktifkan peredupan tanpa langkah untuk penyesuaian tingkat-cahaya yang presisi.
Parameter
|
Modus kontrol |
Kontrol terpisah |
|
Tegangan masukan/keluaran |
DC 12-24V |
|
Kabel listrik |
1.5m |
|
Memuat daya LED |
12V Kurang dari atau sama dengan 60W/24V Kurang dari atau sama dengan 60W |
|
Ukuran sensornya |
48mm*48mm*6mm |
|
Fungsi |
Tekan sebentar untuk mengontrol cahaya agar terang atau redup secara bertahap; tekan lama untuk peredupan tanpa langkah |
|
Sertifikasi |
CE, RoHS |
|
Jaminan |
3 Tahun |
|
Nama merek |
Lampu |
|
Model |
LP-9030 |

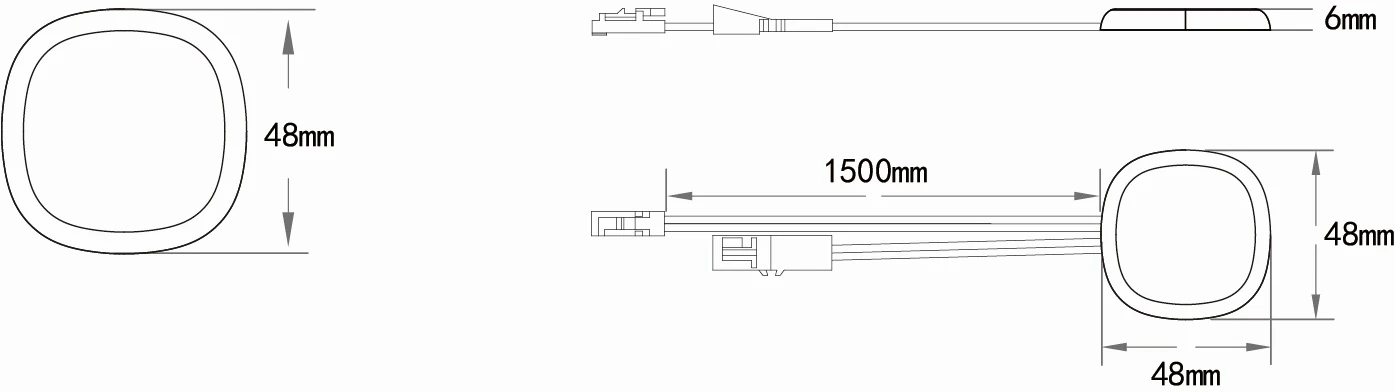

Ukuran

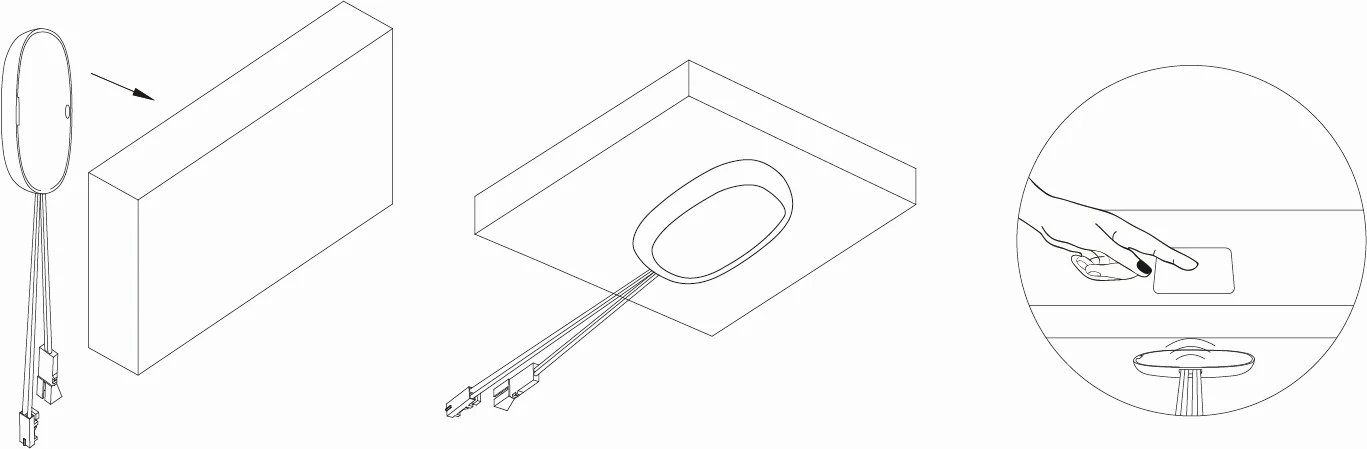

Instalasi
Diagram pengkabelan

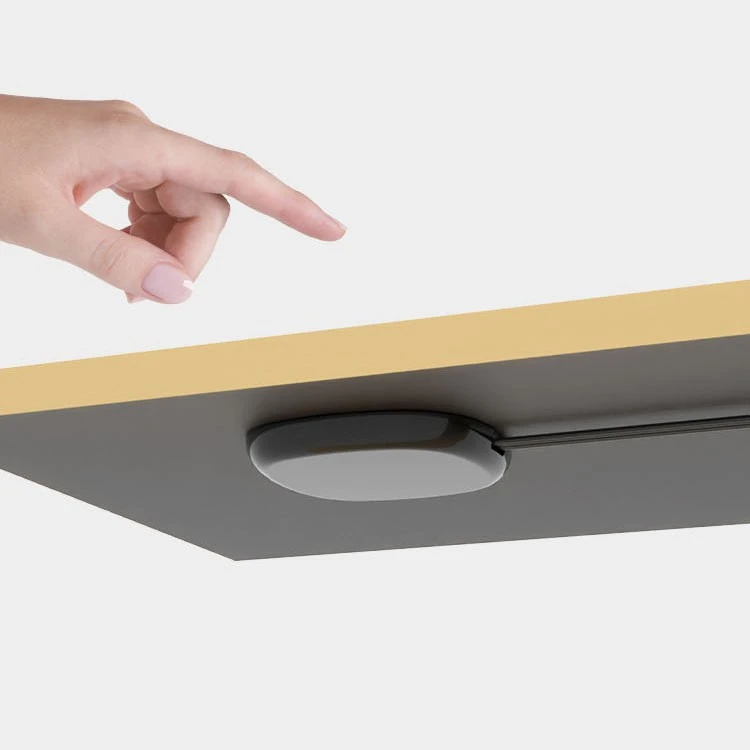

Instalasi Tersembunyi & Kompatibilitas Panel

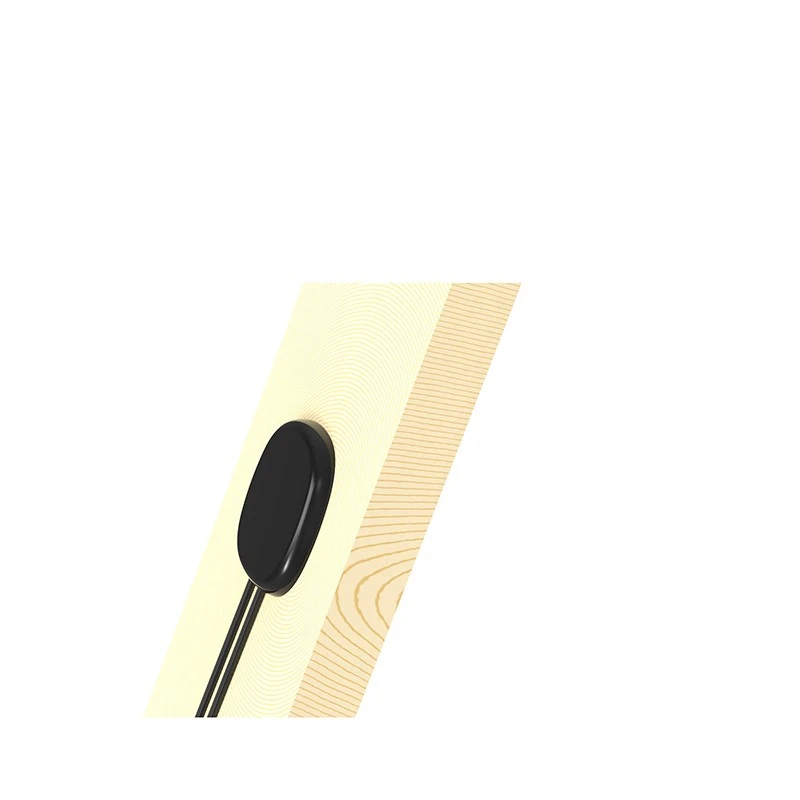

Pemasangan Panel Tersembunyi:Pemasangan di belakang-bahan nonlogam (kayu, akrilik, atau panel komposit) tanpa meninggalkan perangkat keras yang terbuka pada permukaan furnitur.
Perumahan Kompak:Dimensi 48 × 48 × 6 mm memungkinkan pemasangan saku yang tersembunyi atau dangkal di ruang sempit di belakang panel kabinet.
Kompatibilitas Substrat:Mendeteksi sentuhan melalui-panel non-konduktif (tidak memerlukan foil logam atau laminasi logam dalam zona sensor).

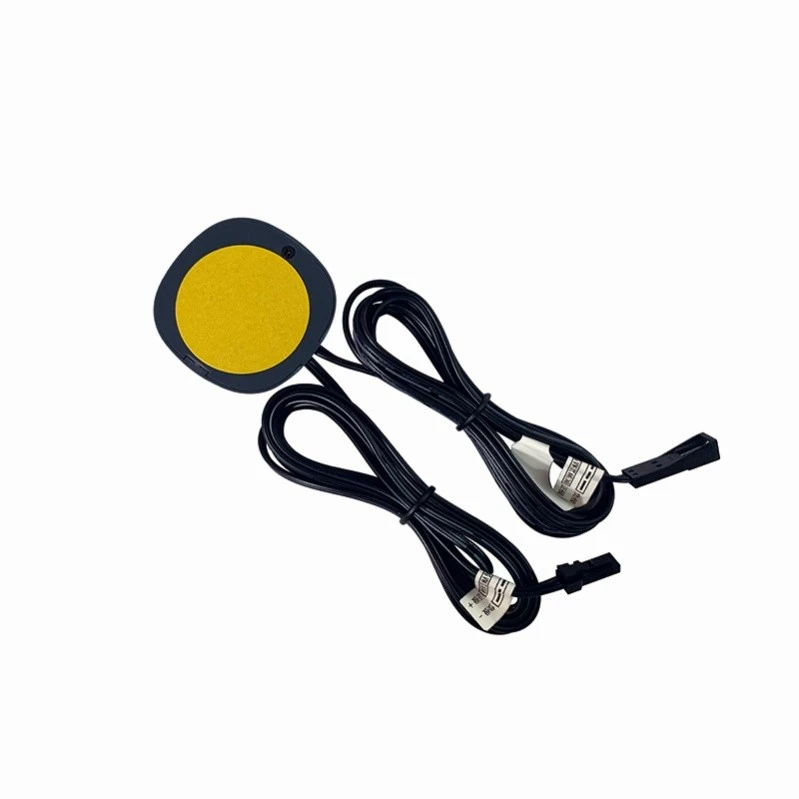

Perbaikan Permukaan Belakang:Profil datar mendukung pemasangan melalui selotip dua sisi-tack tinggi atau braket penahan mekanis.
Spesifikasi Kelistrikan & Kapasitas Beban
Peringkat daya total hingga 60W (5A pada 12V / 2,5A pada 24V).
Dilengkapi dengan kabel standar 1,5 m untuk perutean kabel kabinet internal.
Kompatibel dengan lampu strip LED-warna tunggal, profil linier, dan lampu puck yang digerakkan oleh catu daya-tegangan konstan.
Kompatibilitas Driver & Peredupan LED
Pencocokan Catu Daya:Memerlukan driver LED tegangan konstan DC 12V atau DC 24V-yang diatur. Pastikan tegangan pengenal pengemudi sesuai dengan beban LED yang terhubung.
Kompatibilitas Perlengkapan:Dapat digunakan dengan strip fleksibel LED{0}}warna tunggal, profil linier aluminium kaku, dan lampu puck tersembunyi.
Mekanisme Peredupan PWM:Memanfaatkan kontrol sinyal PWM (Pulse-Width Modulation) untuk penyesuaian kecerahan-bebas kedipan terus menerus selama operasi-tekan lama.
Pengujian Sistem:Stabilitas peredupan bergantung pada kualitas pengemudi; kompatibilitas harus divalidasi dengan model driver spesifik Anda selama evaluasi sampel awal.
Kinerja Operasi
Peralihan-Keadaan Padat:
Tidak ada komponen mekanis yang bergerak, sehingga mencegah keausan-pengoperasian sehari-hari dengan frekuensi tinggi.
Penggunaan Furnitur Tertutup:
Profil pembuangan panas dirancang untuk penggunaan terintegrasi di dalam lemari, etalase, dan lemari dapur.
Peringkat Dalam Ruangan:
Cocok untuk aplikasi dalam ruangan yang kering. Jauhkan dari kontak langsung dengan air atau-zona lembap dengan kelembapan tinggi.
OEM/ODM & Kustomisasi Produk
Kabel & Memanfaatkan:Panjang kabel khusus dan opsi pelapis luar berdasarkan rute perakitan kabinet.
Konektor Terminal:Tersedia konektor-prainstal (misalnya, JST, DuPont, atau DuPont mini-fit) yang cocok dengan pengaturan driver Anda.
Pencitraan Merek & Pengemasan:Penandaan laser khusus, label produk, dan kemasan karton induk khusus.
Varian Perumahan:Warna enclosure khusus dan konfigurasi klip pemasangan tersedia untuk-produksi bervolume tinggi.
Pengujian & Sampel
Pemeriksaan Kualitas:
Setiap sensor menjalani peralihan fungsional, pemeriksaan rentang peredupan, dan verifikasi stabilitas tegangan sebelum pengepakan.
Contoh Evaluasi:
Sampel evaluasi tersedia untuk memeriksa sensitivitas sentuhan dengan bahan dan driver panel spesifik Anda.
Sertifikasi & Kepatuhan
Standar Peraturan:Ditandai-CE dan mematuhi arahan-tegangan rendah dan EMC UE.
Kepatuhan Lingkungan:RoHS-bahan mentah dan komponen bersertifikat.
Audit Pabrik:Diproduksi di bawah sistem manajemen mutu bersertifikat ISO 9001. Laporan pengujian tersedia untuk audit kepatuhan klien.
Pertanyaan Umum
T: Berapa kisaran ketebalan panel yang direkomendasikan untuk deteksi sentuhan yang andal?
J: Sensor dikalibrasi untuk panel dengan ketebalan antara 8 mm dan 18 mm, dengan sensitivitas disesuaikan di pabrik berdasarkan kepadatan substrat spesifik dan lapisan permukaan yang diserahkan untuk evaluasi.
T: Berapa MOQ dan waktu tunggu sampel sebelum melakukan produksi massal?
J: Sampel evaluasi berbayar dikirimkan dalam waktu 3-5 hari kerja, dan MOQ standar dimulai dari 500 unit, dengan batch yang lebih kecil diatur-kasus per kasus untuk uji coba teknis.
T: Berapa waktu tunggu produksi standar dan syarat pembayaran untuk pesanan massal?
A: Produksi massal dikirimkan dalam 15-20 hari kerja setelah persetujuan sampel, berdasarkan ketentuan T/T standar dengan deposit 30% dan saldo 70% sebelum pengiriman.
T: Cakupan garansi apa yang berlaku untuk sakelar ini?
J: Kami memberikan garansi pabrik selama 3-tahun terhadap cacat sensor dan sirkuit peredupan, dengan unit DOA dilaporkan dalam waktu 30 hari diganti tanpa biaya pengiriman.
T: Apakah debu atau penumpukan kondensasi pada permukaan panel menyebabkan gangguan pemicuan atau peredupan yang salah?
J: Debu ringan tidak memengaruhi respons kapasitif, namun kondensasi yang terbentuk langsung di atas zona sensor terkadang dapat menyebabkan pemicu palsu sesaat.
T: Bisakah sakelar ini meredupkan-driver LED pihak ketiga=?
J: Ia berfungsi dengan driver-tegangan DC 12V/24V DC apa pun yang diatur, apa pun mereknya.
T: Apa yang terjadi jika voltase pengenal driver yang terhubung tidak sesuai dengan voltase pengoperasian sakelar?
J: Ketidaksesuaian tegangan antara driver dan sakelar tidak dilindungi secara internal, jadi menggunakan driver 24V dengan sistem terkonfigurasi 12V-dapat merusak sakelar atau LED yang terhubung.
